Octopus B/BF/BTS/BFTS

Ovinovací stroje stretch fólií Haloila

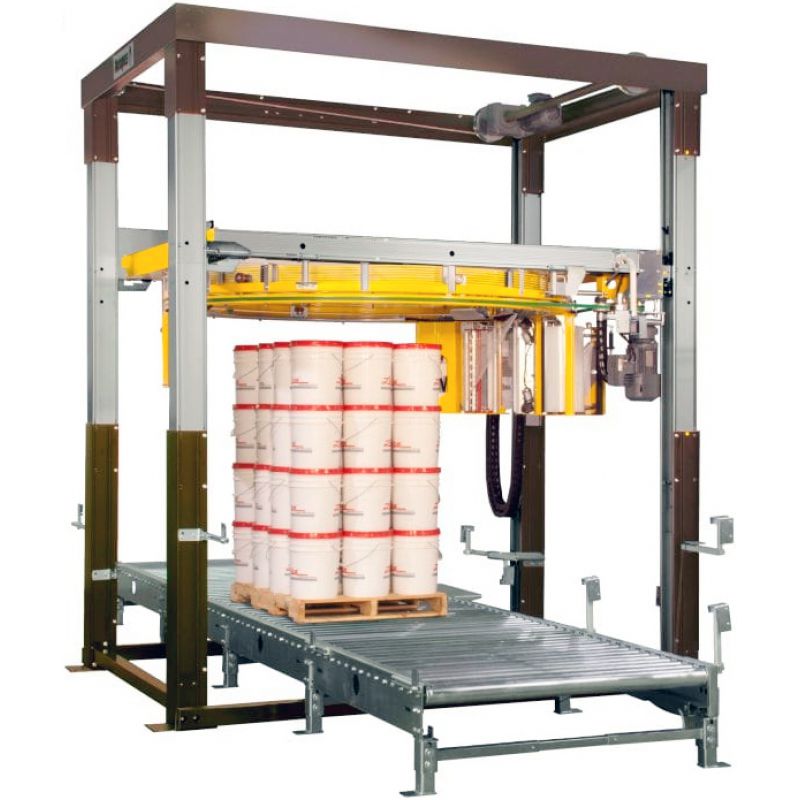

Octopus B/BF/BTS/BFTS

Spolehlivé a ekonomické řešení pro balení paletovaného zboží.



Protože mají stroje Octopus modulární koncept je jejich základní struktura stejná. Tak mohou být přidávány části pro splnění požadavků na kapacitu, ochranu výrobků a stabilitu, od jednoduchých po náročná balení.



Palety výrobků různých výšek a rozměrů (např. Chep, Euro, 1/2 a 1/4 Euro palety) mohou být baleny automaticky. Napětí při balení výrobků je nezávislé na velikosti a tvaru palety. Octopus je velmi odolný a spolehlivý. Jeho konstrukce umožňuje nastavit kladky pro otočný prstenec do několika bodů. Kovová ložiska potažená polyuretanem (kladky) a pásy zvedající prstenec redukují potřebu údržby. Provoz stroje Octopus je nehlučný.



Octopus může být doplněn o zařízení automatického překryvu pro prachuodolné nebo voděodolné balení. Zařízení je integrováno do rámu a proto zabírá málo místa a horní krytí je umístěno na paletu přesně.



Začátek balicího cyklu a výška zavaření konce fólie může být nastavena libovolně s ohledem na požadavky palety výrobků. Díky své prstencové struktuře je Octopus vhodný pro balení lehkých a nestabilních palet.



Předepínání fólie a řízení sekundárního napětí

Vozík pro předepínání stroje Octopus obsahuje efektivní zařízení pro předepínání fólie a má nepřetržitě řídí sekundární napětí fólie. Napětí fólie nastavené operátorem zůstává po celém obvodu palety konstantní nezávisle na velikosti a tvaru i při vysokém předepnutí.



Minimalizace ceny balení

Vozík s předepínáním fólie dávkuje fólii stejnoměrně s předepnutím až 300 %. Současně je možné plynule nastavit napětí požadované výrobky na paletě. Octopus vytváří ekonomický obal odpovídající kvalitě a tloušťce použité fólie. Octopus usnadňuje výpočet spotřeby fólie pokud jsou známy rozměry palety s výrobky a počet vrstev balení.



Určení požadavků pro ochranu a přepravu výrobků

Tvar, váha a paletovací vzor balených výrobků a dodání ke konečnému zákazníkovi určují požadavky na ochranu a stabilitu. Octopus zajistí, že zákazních dostane paletu výrobků ve stavu, ve kterém opustila výrobní závod. Je možné nastavit dvě různá napětí pro každý balicí program (10 programů jako standard).



Činnost balicího zařízení a materiálu ve výrobě

V průběhu každého balicího cyklu používá Octopus různé napětí fólie na začátku, v průběhu balení a na konci balení. Začátek a konec jsou určeny přednastavenými standardními napětími a hlavní balení výrobků je dáno programem.



Standardní volitelné vybavení

  • Přítlak a jednotka horního krytí
  • Výtah pro zvedání role horního krytí
  • Dvojitá jednotka horního krytí pro různé druhy palet
  • Upozornění před skončením role
  • Automatická výměna role fólie
  • Automatická zařízení pro vkládání rohových profilů
  • Vozík PackAir pro snížení kondenzace
  • Vozík Logo Wrap pro potištěnou fólii
  • Shrnování fólie pro lepší přichycení zboží k paletě



Modely Octopus 1800

  • B = Základní model Octopus (23 otáček/min)
  • BF = Octopus s frekvenčním měničem (44 otáček/min)
  • BTS = Octopus s horním krytím
  • BFTS = Octopus s frekvenčním měničem a horním krytím



Technická data

Kapacita balení 10 až 120 palet/h - závisí na výšce palety, velikosti a typu stroje, balicím programu a rychlosti dopravníku
Maximální diagonála palety 1800 mm
Přepravní rozměry B/BF 3400x2470x2860 mm (DxŠxV)
Hmotnost B/BF 1450 kg
Přepravní rozměry BTS/BFTS 3700x2470x2860 mm (DxŠxV)
Hmotnost BTS/BFTS 1550 kg
Šířka fólie 500 mm
Maximální průměr role 300 mm
Průměr dutinky 76 mm
Maximální délka dutinky 515 mm
Tloušťka fólie 12-30 µm
Maximální šíře fólie horního krytí 1800 mm
Maximální průměr dutinky fólie horního krytí 300 mm
Napájení 3x400 V/50 Hz
Maximální vstupní výkon 5,0 kW
Řídicí napětí 24 V
Stlačený vzduch 0,6 MPa, 9 l/cyklus
Úroveň hluku <76 dB
